TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ

Дополнительная информация

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ

В новой серии универсальных раскладных трубчатых печей TS Carbolite Gero объединили высококачественные нагревательные элементы и инновационную конструкцию теплоизоляции для достижения первоклассных эксплуатационных характеристик, снижения температуры корпуса и энергопотребления.

Корпус печи TS состоит из двух секций, соединенных при помощи петель; пневматические демпфирующие стойки на обоих концах обеспечивают плавное открывание. Возможность открывания печи облегчает замену рабочих трубок и установку реакторов или трубок с концевыми фланцами, из-за которых установка в нераскладную печь затруднительна.

Модели TS спроектированы для обеспечения гибкости. Возможно использовать адаптеры для различных диаметров съемных рабочих трубок, и в то же время сами рабочие трубки можно легко заменить на соответствующие тому или иному физическому или химическому требованию процесса. Рабочие трубки с дополнительными комплектами позволяют работать в регулируемой газовой среде или вакууме.

Обзор

Макс. температура
1200 °C		Ø печи
60, 125, 200 мм
Длина зоны нагрева
150, 300, 450, 600, 800, 1000, 1200 мм		Количество зон нагрева
1 зона или 3 зоны
Ориентация
Все модели доступны в горизонтальном или вертикальном исполнении

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ Leading Heat Technology

Новые высококачественные трубчатые печи от Carbolite Gero были разработаны по самым высоким стандартам и сочетают в себе новейшие технологические разработки, элегантный современный дизайн и прочную конструкцию с высококачественными компонентами.

Высококачественные нагревательные элементы

  • Длительный срок эксплуатации нагревательных элементов
  • Высокая скорость нагрева и охлаждения
  • Отличная однородность температуры по всей длине нагрева

Высококачественная теплоизоляция

  • Низкое энергопотребление

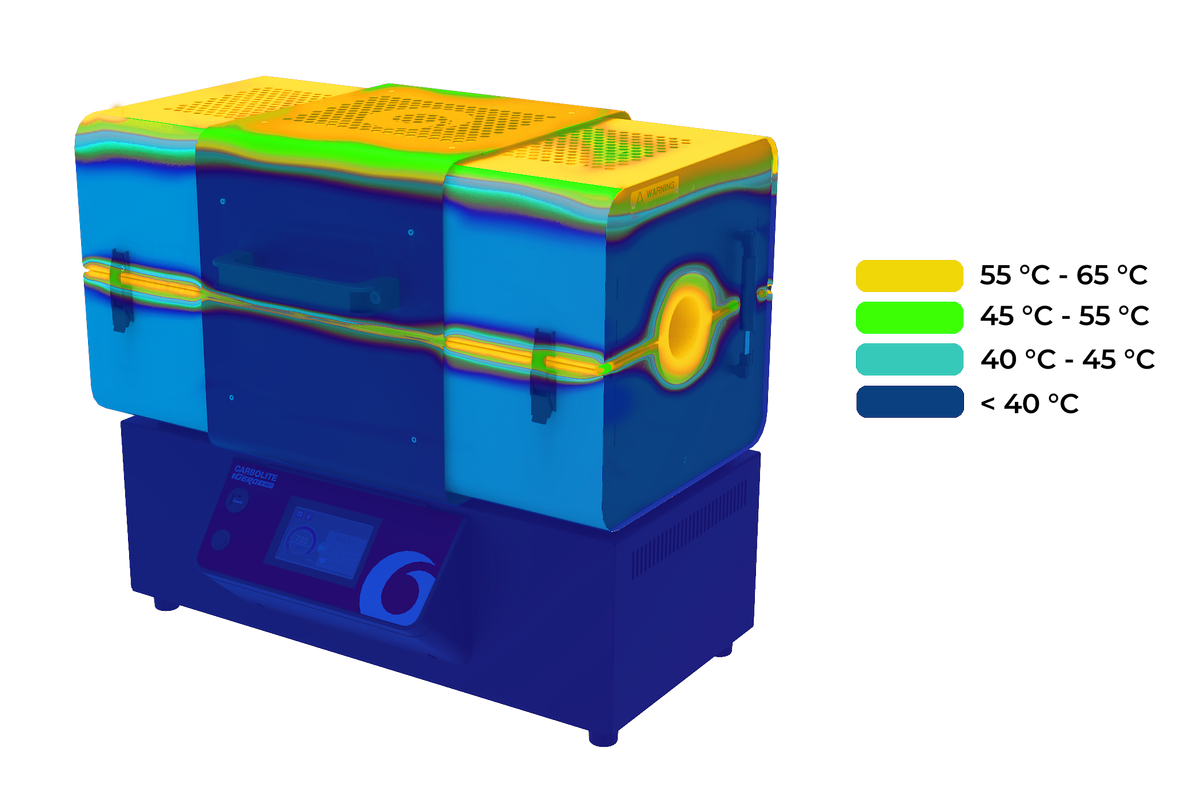

  • Низкая внешняя температура корпуса печи
  • Длительный срок эксплуатации

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ Контроль температуры & коммуникации

CC-T1 Контроллер с сенсорным экраном

Раскладные трубчатые печи серии TS в стандартной комплектации оснащены портом связи Ethernet и программируемым контроллером на 24 сегмента:

  • Однозонные трубчатые печи оснащаются контроллером Carbolite Gero EPC3016P1
  • Трёхзонные трубчатые печи оснащаются контроллером с сенсорным экраном Carbolite Gero СС-T1

Options

  • Функция защиты от перегрева (рекомендуется для защиты ценных образцов и для печей с автоматическим управлением)
  • Доступен ряд сложных цифровых контроллеров, многосегментных программаторов и регистраторов данных с цифровыми интерфейсами связи. Больше информации.

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ Accessories

Огромный выбор рабочих трубок

Широкий выбор диаметров трубок, длин и материалов.

Теплоизоляционные заглушки & экраны защиты от излучений

Для предотвращения потерь тепла и улучшения однородности температуры.

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ Конфигурации монтажа

Эта серия трубчатых печей поставляется в одной из двух стандартных конфигураций монтажа:

  1. При длине зоны нагрева до 600 мм корпус печи монтируется сверху блока управления. Корпус печи может может быть легко отсоединен для дистанционного управления.
  2. При длине зоны нагрева 800 мм и больше корпус печи и блок управления всегда раздельны.

Обе конфигурации включают 2-х метровый кабель с вилкой и розеткой между корпусом печи и блоком управления. Это позволяет легко переносить корпус печи на дополнительные монтажные устройства, например, крепление к вертикальной стойке, монтажному кронштейну или внутри вытяжного шкафа.

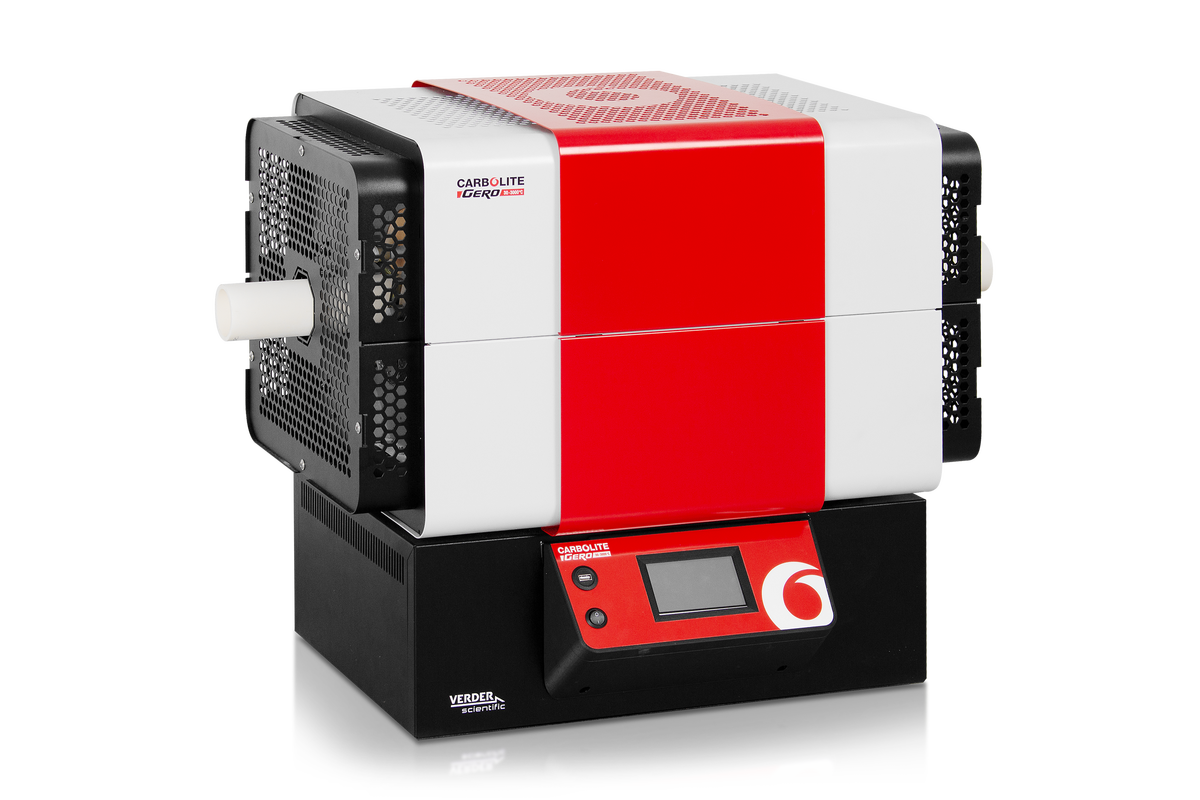

Корпус печи на блоке управления

Стандартная конфигурация с длиной зоны нагрева до 600 мм

Корпус печи отделенный от блока управления

Простое крепление к дополнительным монтажным устройствам

Корпус печи и отдельностоящий блок управления

Стандартная конфигурация с длиной зоны нагрева 800 мм и больше

Опция: вертикальная стойка

Вертикальная монтажная стойка для корпуса печи

Опция: монтажный кронштейн

Используется для крепления корпуса печи к оборудованию заказчика

Опция: удлиненный кабель 4 м

Дополнительный кабель 4 метров позволяет увеличить возможное расстояние между корпусом печи и блоком управления до 6 метров

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ Регулируемая атмосфера & вакуумное оборудование

Трубчатые печи Carbolite Gero могут быть оснащены различными вариантами для работы с регулируемой газовой атмосферой и/или вакуумом.

Options

  • Ряд дополнительных рабочих трубок, торцевых уплотнений и комплектов для работы в определенной среде.
  • Комплекты для работы с вакуумом с выбором лопастных или турбомолекулярных насосов

  • Комплекты для работы с инертными газами позволяют использовать до 3 не реактивных газов (доступны с ручным и автоматическим управлением)

TS - УНИВЕРСАЛЬНЫЕ РАСКЛАДНЫЕ ТРУБЧАТЫЕ ПЕЧИ Характеристики

Модель Макс. температура
[°C]		 Время нагрева
[мин]
 Ø печи
[мм]		 Длина зоны нагрева
[мм]		 Рекомендованная длина трубки для работы в воздушной / газовой среде
[мм]		 Внешние размеры ВxШxГ [мм] Размеры блока управления
ВxШxГ [мм]		 Длина зоны однородной темп.,       ±5 °C [мм] Максимальная мощность
[Вт]		 Вес
[кг]
TS1 12/60/150 1200 99 60 150 430 / 600 560 x 485 x 480 (closed)
765 x 485 x 530 (open)		 220 x 485 x 480 77 750 31
TS1 12/60/300 1200 46 60 300 580 / 750 560 x 495 x 480 (closed)
765 x 495 x 530 (open)		 220 x 485 x 480 - 1500 37
TS1 12/60/450 1200 - 60 450 730 / 900 560 x 645 x 480 (closed)
765 x 645 x 530 (open)		 220 x 635 x 480 - 2000 49
TS1 12/60/600 1200 - 60 600 880 / 1050 560 x 795 x 480 (closed)
765 x 795 x 530 (open)		 220 x 785 x 480 - 2500 56
TS1 12/125/400 1200 134 125 400 750 / 1000 645 x 665 x 575 (closed)
905 x 665 x 655 (open)		 220 x 665 x 480 - 1860 71
TS1 12/125/600 1200 150 125 600 950 / 1200 645 x 865 x 575 (closed)
905 x 865 x 655 (open)		 220 x 855 x 480 - 2510 89
TS1 12/125/800 1200 147 125 800 1150 / 1400 430 x 1065 x 575 (closed)
690 x 1065 x 655 (open)		 220 x 655 x 480* - 3160 102
TS1 12/125/1000 1200 147 125 1000 1350 / 1600 430 x 1265 x 575 (closed)
690 x 1265 x 655 (open)		 220 x 655 x 480* - 3810 120
TS1 12/125/1200 1200 154 125 1200 1550 / 1800 430 x 1465 x 575 (closed)
690 x 1465 x 655 (open)		 220 x 655 x 480* - 4460 134
TS1 12/200/600 1200 62 200 600 1300 / 1300 530 x 1015 x 670 (closed)
845 x 1015 x 760 (open)		 220 x 655 x 480* - 6600 127
TS1 12/200/1200 1200 80 200 1200 1900 / 1900 530 x 1615 x 670 (closed)
845 x 1615 x 760 (open)		 220 x 655 x 480* - 11400 192
Модель Макс. температура
[°C]		 Время нагрева
[мин]
 Ø печи
[мм]		 Длина зоны нагрева
[мм]		 Рекомендованная длина трубки для работы в воздушной / газовой среде
[мм]		 Внешние размеры ВxШxГ [мм] Размеры блока управления
ВxШxГ [мм]		 Длина зоны однородной темп.,       ±5 °C [мм] Максимальная мощность
[Вт]		 Вес
[кг]
TS3 12/60/450 1200 - 60 450 730 / 900 560 x 645 x 480 (closed)
765 x 645 x 530 (open)		 220 x 635 x 480 - 2000 49
TS3 12/60/600 1200 63 60 600 880 / 1050 560 x 795 x 480 (closed)
765 x 795 x 530 (open)		 220 x 785 x 480 - 2500 56
TS3 12/125/600 1200 113 125 600 950 / 1200 645 x 865 x 575 (closed)
905 x 865 x 655 (open)		 220 x 855 x 480 - 2510 89
TS3 12/125/800 1200 141 125 800 1150 / 1400 430 x 1065 x 575 (closed)
690 x 1065 x 655 (open)		 220 x 655 x 480* - 3160 102
TS3 12/125/1000 1200 134 125 1000 1350 / 1600 430 x 1265 x 575 (closed)
690 x 1265 x 655 (open)		 220 x 655 x 480* - 3810 120
TS3 12/125/1200 1200 138 125 1200 1550 / 1800 430 x 1465 x 575 (closed)
690 x 1465 x 655 (open)		 220 x 655 x 480* - 4460 134
TS3 12/200/600 1200 62 200 600 1300 / 1300 530 x 1015 x 670 (closed)
845 x 1015 x 760 (open)		 220 x 665 x 480* - 6600 127
TS3 12/200/1200 1200 80 200 1200 1900 / 1900 530 x 1615 x 670 (closed)
845 x 1615 x 760 (open)		 220 x 1255 x 480* - 11400 192

Пожалуйста, обратите внимание

  • Время нагрева измерялось при нагреве до температуры на 100°C ниже максимальной, используя пустую кварцевую трубку и теплоизоляционные заглушки
  • Рекомендуемая скорость нагрева при использовании керамической рабочей трубки  5 °C/мин
  • Holding power is measured at continuous operating temperature
  • Uniform temperature lengths are measured with insulation plugs fitted at 100°C below maximum temperature
  • Рекомендуемая максимальная температура непрерывной работы на 100°C ниже максимальной рабочей температуры
  • Все печи оборудованы термопарами типа N
  • * Печи с отдельным блоком управления

РАСШИФРОВКА НАЗВАНИЯ МОДЕЛЕЙ

TS1 12/60/150Количество зон нагрева: 1 зона или 3 зоны
TS1 12/60/150Макс. температура: 1200 °C
TS1 12/60/150Ø печи: 60, 125, 200 мм
TS1 12/60/150Длина зоны нагрева: 150, 300, 450, 600, ... мм
