TG - УНИВЕРСАЛЬНЫЕ ГРАДИЕНТНЫЕ ТРУБЧАТЫЕ ПЕЧИ
Данные компактные раскладные трубчатые печи предназначены для создания температурных градиентов по всей длине зоны нагрева. Они оснащаются открытыми резистивными нагревательными элементами, встроенными в теплоизоляцию корпуса печи. Преимуществом такой конструкции является ее эксплуатационная гибкость: применение специальных адаптеров рабочей трубки позволяет устанавливать в печь трубки различных диаметров.
Корпус печи TG состоит из двух секций, соединенных при помощи петель; пневматические демпфирующие стойки на обоих концах обеспечивают плавное открывание. Возможность открывания печи облегчает замену рабочих трубок и установку реакторов или трубок с концевыми фланцами, из-за которых установка в нераскладную печь затруднительна.
Печи TG2 оснащаются барьером длиной 25 мм между двумя 200 мм зонами нагрева, а TG3 - двумя барьерами по 75 мм, разделяющими три 150 мм зоны нагрева. В каждой зоне нагрева предусмотрен отдельный температурный контроллер и термопара.
| Макс. температура 1200 °C | Ø печи 60, 125 мм |
| Длина зоны нагрева 425, 600 мм | Количество зон нагрева 2 зоны или 3 зоны |
| Ориентация Все модели доступны в горизонтальном или вертикальном исполнении | |
Новые высококачественные трубчатые печи от Carbolite Gero были разработаны по самым высоким стандартам и сочетают в себе новейшие технологические разработки, элегантный современный дизайн и прочную конструкцию с высококачественными компонентами.

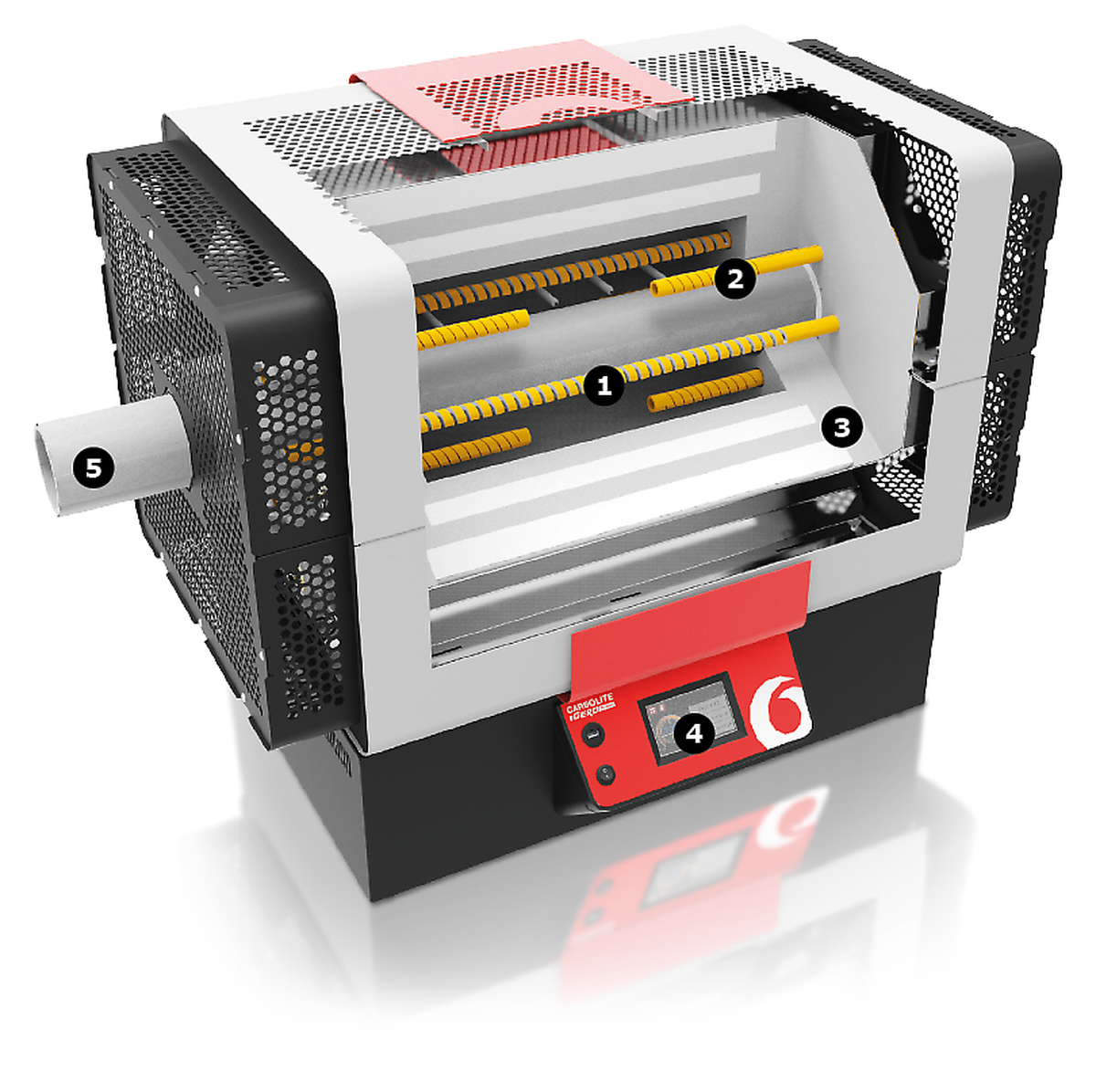

Визуализация трех зон нагрева в печах TF
Градиентные трубчатые печи серии TG в стандартной комплектации оснащены портом связи RS485 и программируемыми контроллерами на 24 сегмента EPC3016P1 для каждой зоны нагрева.
Новые печи Carbolite Gero имеют высокую энергоэффективность. Их высококачественная теплоизоляция служит для долговечной эксплуатации, снижения температуры корпуса и, главное, обеспечивает исключительно низкое энергопотребление. Использование трубчатых печей Carbolite Gero снижает затраты на электроэнергию, а также уменьшает выбросы углекислого газа.
Энергопотребление на примере печи Carbolite Gero TS1 12/60/600 (красн.) и аналогичного продукта конкурента (желт.); для каждой температуры измерения производятся после 2-часовой выдержки.

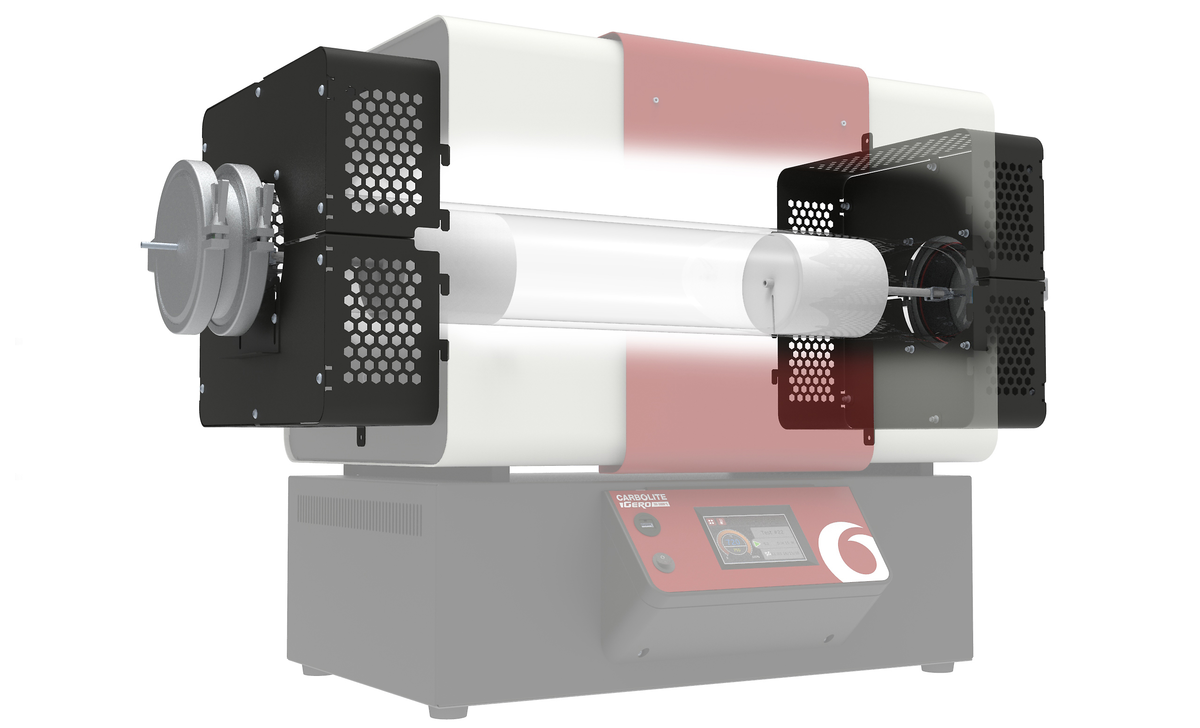

Широкий выбор диаметров трубок, длин и материалов.
Для предотвращения потерь тепла и улучшения однородности температуры.
Градиентные трубчатые печи TG поставляются смонтированными сверху блока управления. Корпус печи может может быть легко отсоединен для дистанционного управления.
Эта конфигурация включает 2-х метровый кабель (печи с Ø125 мм поставляются с кабелем с вилкой и розеткой) между корпусом печи и блоком управления. Это позволяет легко переносить корпус печи на дополнительные монтажные устройства, например, крепление к вертикальной стойке, монтажному кронштейну или внутри вытяжного шкафа.
Стандартная конфигурация с длиной зоны нагрева до 600 мм
Простое крепление к дополнительным монтажным устройствам
Дополнительный кабель 4 метров позволяет увеличить возможное расстояние между корпусом печи и блоком управления до 6 метров (печи с Ø 125 мм поставляются с кабелем с вилкой и розеткой)
Вертикальная монтажная стойка для корпуса печи
Используется для крепления корпуса печи к оборудованию заказчика
Трубчатые печи Carbolite Gero могут быть оснащены различными вариантами для работы с регулируемой газовой атмосферой и/или вакуумом.
Комплекты для подачи газов позволяют использовать до 3 не реактивных газов (доступны с ручным и автоматическим управлением)
Образец можно перемещать между двумя температурными зонами для достижения желаемого цикла изменения температуры, в отличие от однозонной печи, в которой требуется ожидать нагрева или охлаждения.
Температурный градиент, горизонтальная печь TG2 12/125/425.
Рабочая трубка с наружным диаметром 80 мм
Заданная температура: зона 1: выкл., зона 2: 1100 °C
Температурный градиент, горизонтальная печь TG2 12/125/425.
Рабочая трубка с наружным диаметром 80 мм
Заданная температура: зона 1: 1000 °C, зона 2: 1100 °C
Температурный градиент, горизонтальная печь TG3 12/60/600.
Рабочая трубка с наружным диаметром 60 мм
Заданная температура: зона 1: 1100 °C, зона 2: 950 °C, зона 3: 800 °C
Температурный градиент, горизонтальная печь TG3 12/60/600.
Рабочая трубка с наружным диаметром 60 мм
Заданная температура: зона 1: 1100 °C, зона 2: выкл., зона 3: 400 °C
Carbolite Gero tube furnaces are designed with user safety in mind.
The robust construction and high-quality thermal insulation ensure that external case temperatures are much lower than other models.
Not only does this help mitigate the risk of injury to the operator, the reduction in the amount of heat escaping the furnace ensures a comfortable working environment, and also means that less energy is wasted during use. When the heat is on, Carbolite Gero can help you keep a cool head!
| TG3 12/60/600 | TG2 12/125/425 | |
|---|---|---|
| Максимальная температура (°C) | 1200 | 1200 |
| Количество зон нагрева | 3 | 2 |
| Время нагрева (мин) | - | 134 |
| Furnace Ø (mm) | 60 | 125 |
| Heated lengths (mm) | 600 | 425 |
| Рекомендованная длина рабочей трубки при работе в воздушной среде (мм) | 880 | 750 |
| Рекомендованная длина рабочей трубки при работе в среде инертного газа или вакууме (мм) | 1050 | 1000 |
| Габаритные размеры печи В x Ш x Г (мм) | 575 x 795 x 480 | 665 x 665 x 575 |
| Control Box H x W x D (mm) | 230 x 785 x 480 | 230 x 655 x 480 |
| Максимальная мощность (Вт) | 2000 | 1860 |
| Вес (кг) | 56 | 71 |
Содержание может быть изменено или исправлено
Градиентная трубчатая печь представляет собой раскладную трубчатую печь с несколькими зонами нагрева, оснащенную барьерами между зонами. Барьеры представляют собой куски изоляции, которые помещаются между каждым модулем нагревательного элемента и помогают уменьшить количество теплопередачи между зонами нагрева.
Каждая зона нагрева управляется собственным независимым регулятором температуры, поэтому в каждой зоне можно устанавливать разные температуры. Барьеры уменьшают количество теплопередачи между зонами, повышая общий контроль и позволяя оператору создавать температурный градиент по всей длине нагреваемой зоны, например, зона 1: 500°C, зона 2: 450°C, зона 3: 400°C.
Существует множество применений, требующих градиентной трубчатой печи, таких как химическое осаждение из паровой фазы (CVD), в котором вещество испаряется в самой горячей зоне и транспортируется по рабочей трубке с помощью газа-носителя, а затем конденсируется на подложке в самой холодной зоне. Градиентные трубчатые печи идеально подходят для этого процесса, так как каждый конец печи может работать при разной температуре с градиентом температуры между ними.
