Nadcap AMS2750H & CQI-9 compliance

Created by the Performance Review Institute, the Nadcap programme is designed to provide an accreditation and quality assurance framework for a defined range of ‘special processes and products’ that are used within the Aerospace and Defence sectors. It was originally sponsored by Boeing and is now adopted by all Western aerospace manufacturers.

Nadcap is becoming increasingly important in the aerospace sector with accreditation frequently being requested by companies such as: GE Aviation, Rolls Royce plc, MTU, Snecma, Turbomeca, Boeing, Vought Aircraft Industries, Bombardier, Honeywell, Hamilton Sundstrand and Sikorsky Aircraft. Manufacturers and end users must follow the requirements of the SAE Aerospace Standard Number AMS2750H. In this Standard oven and furnace types are classified by their temperature uniformity and the type of control instrumentation that they use.

Carbolite Gero has significant expertise in supplying aerospace customers with oven and furnace systems designed for full AMS2750H and CQI-9 compliance.

For furnace & oven systems to conform with AMS2750H the following have to be defined:

Требуемый температурный диапазон
Класс однородности температуры - класс 1, 2, 3, 4, 5 или 6 (см. подробности ниже)
Тип контрольно-измерительного оборудования - тип A, B, C, D, D+ или E (см. подробности ниже)
Требуемая зона однородной температуры– определить размеры В x Ш x Г
Измерение однородности температуры (TUS) в пустой или загруженной камере
Требования к точности системы (SAT)

Классификация Nadcap для печей / термошкафов

Класс	Однородность
1	± 3°C
2	± 5 °C / ± 6 °C
3	± 7 °C / ± 8 °C
4	± 10°C
5	± 14°C
6	± 28°C

_{Для однородности по Классу 1 ± 3 °C размер камеры печи/термошкафа должен быть значительно больше рабочего объема. Если требуется рабочий объем 600х600х600 мм, мы рекомендуем объем камеры не менее 800х800х800 мм.}

Типы контрольно-измерительного оборудования

Тип контрольно-измерительного оборудования подразделяется на несколько типов: A, B, C, D, D+ или E. Различия между этими типами показаны в таблице ниже, определяются количеством термопар, установленных в рабочем пространстве печи, и используемой аппаратуре для контроля и мониторинга.

	Компоненты аппаратуры	Тип A	Тип B	Тип C	Тип D	Тип D+	Тип E
(1)	Контрольный прибор с индикатором температуры	X	X	X	X	X	X
(2)	Контрольная термопара	X	X	X	X	X	X
(3)	Контрольное записывающее устройство	X	X	X	X	X
(4)	Защита от перегрева	X	X	X	X	X
(5)	Термопара защиты от перегрева	X	X	X	X	X
(6)	Безбумажный самописец (или отдельный канал в контрольном записывающем устройстве)	X	X	X
(7)	Термопара защиты от перегрева подключенная к безбумажному самописцу	X		X
(8)	Низкотемпературная термопара подключенная к безбумажному самописцу	X		X
(9)	Термопара загрузки подключенная к безбумажному самописцу	X	X
(10)	Регистрирующий датчик на каждую зону					X

Nadcap AMS2750H & CQI-9 compliance - Примеры

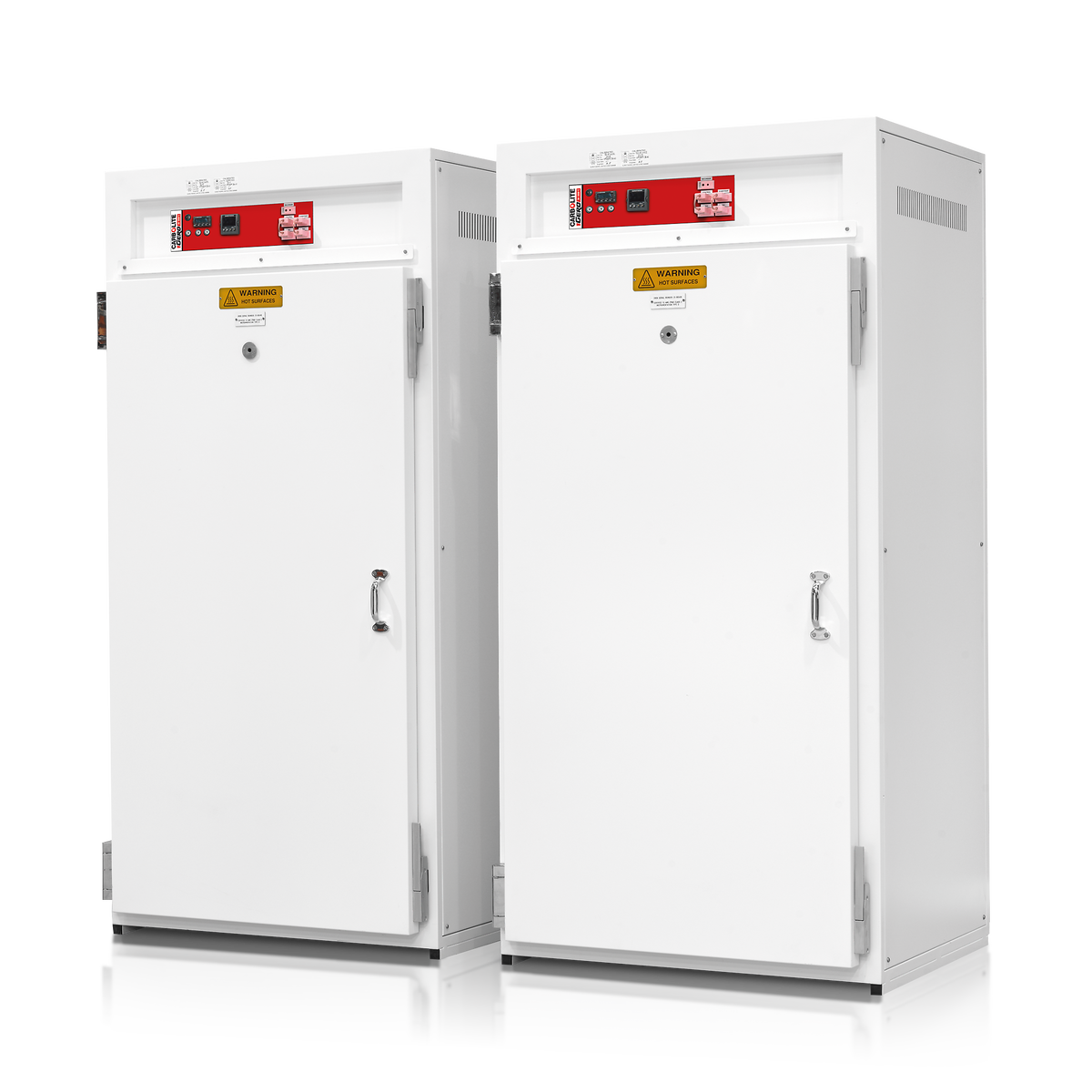

Термошкаф общего назначения GP 450A в соответствии с требованиями Nadcap

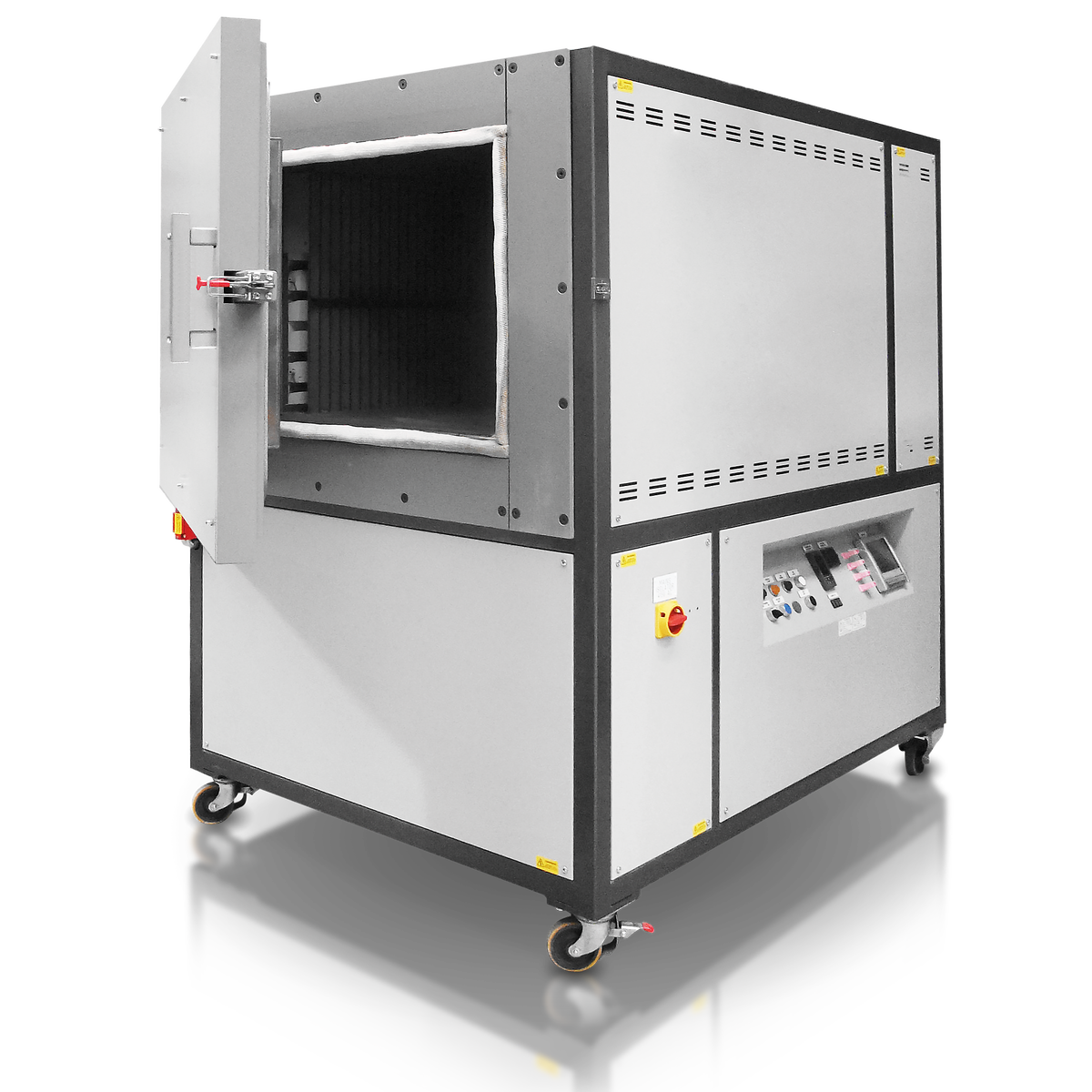

HRF 7/324 high temperature air recirculation oven with side mounted control panel and full AMS2750H compliance

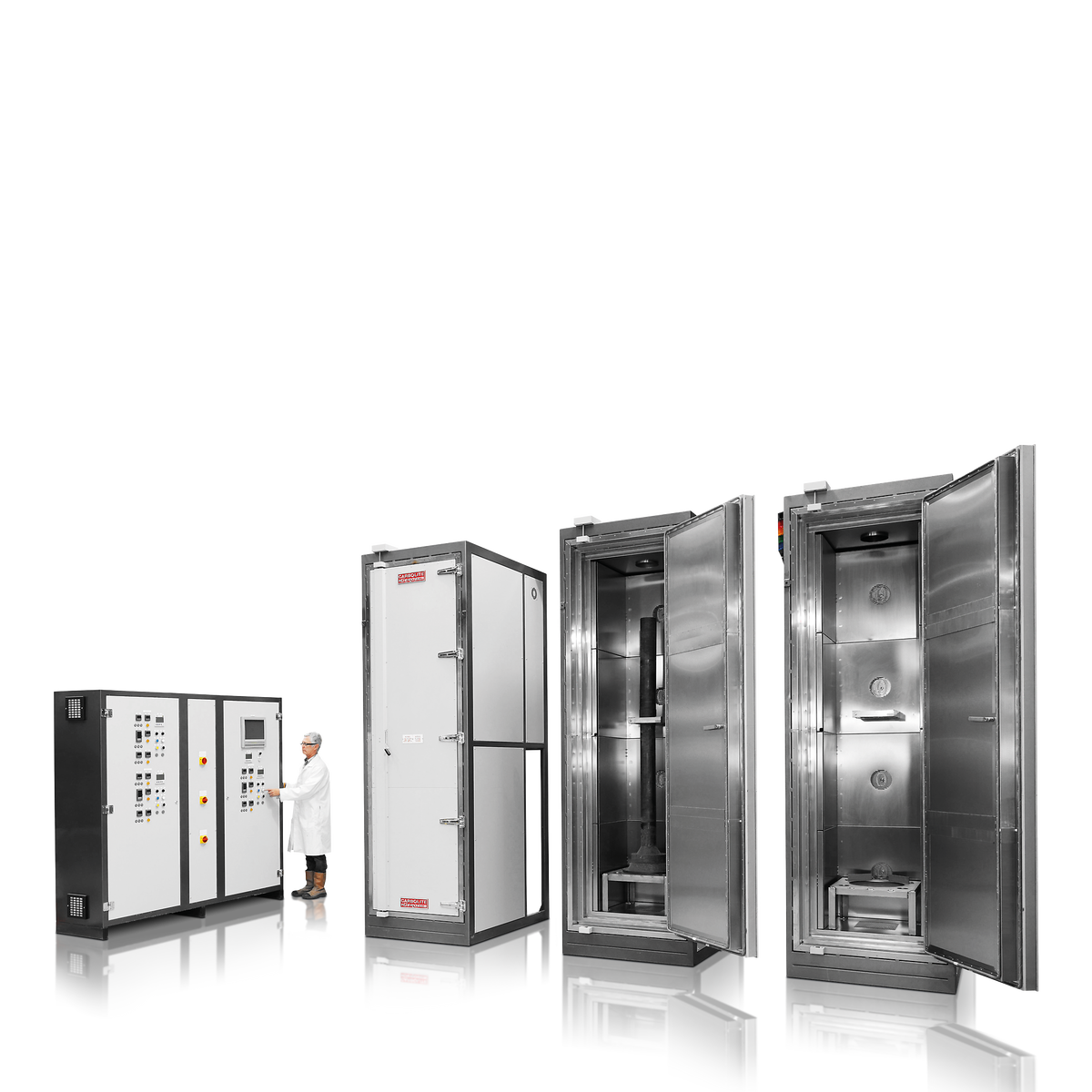

Custom three chamber vertical shaft oven for the aerospace industry

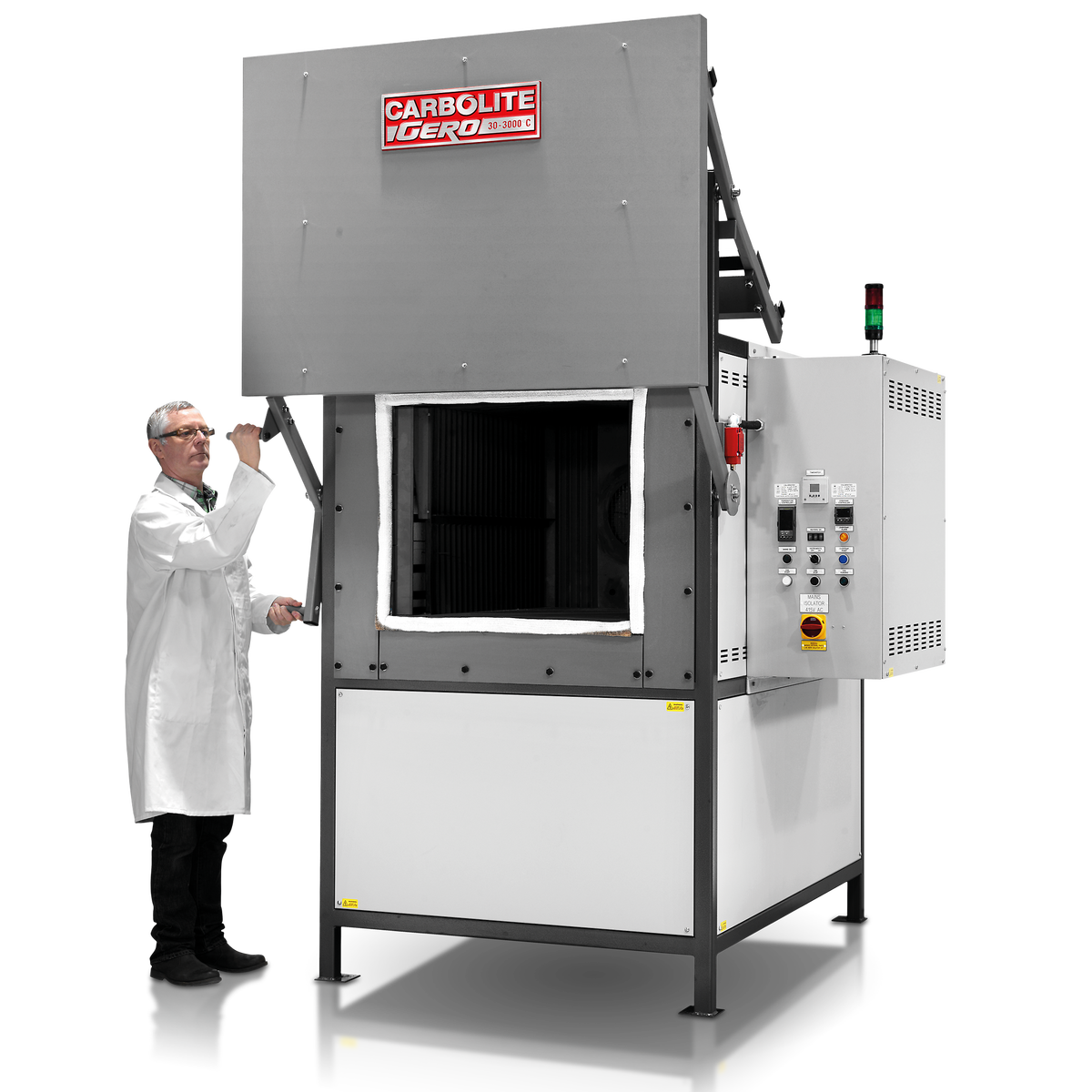

HRF 7/324 high temperature air recirculation oven with vertically opening door and AMS2750H compliance

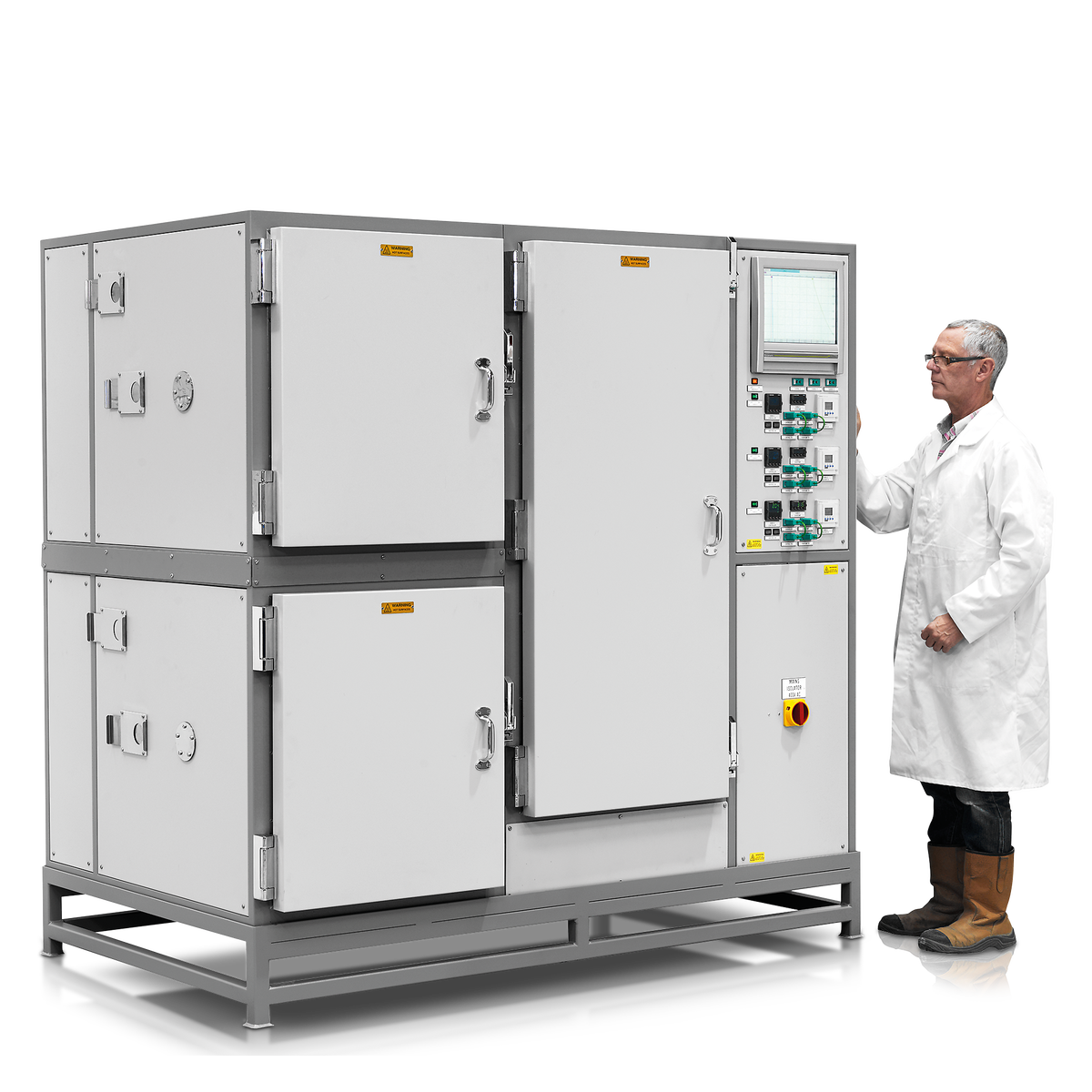

Integrated 3 oven system designed for heat treatment to AMS2750H Class 2 (± 5°C) instrumentation Type D
